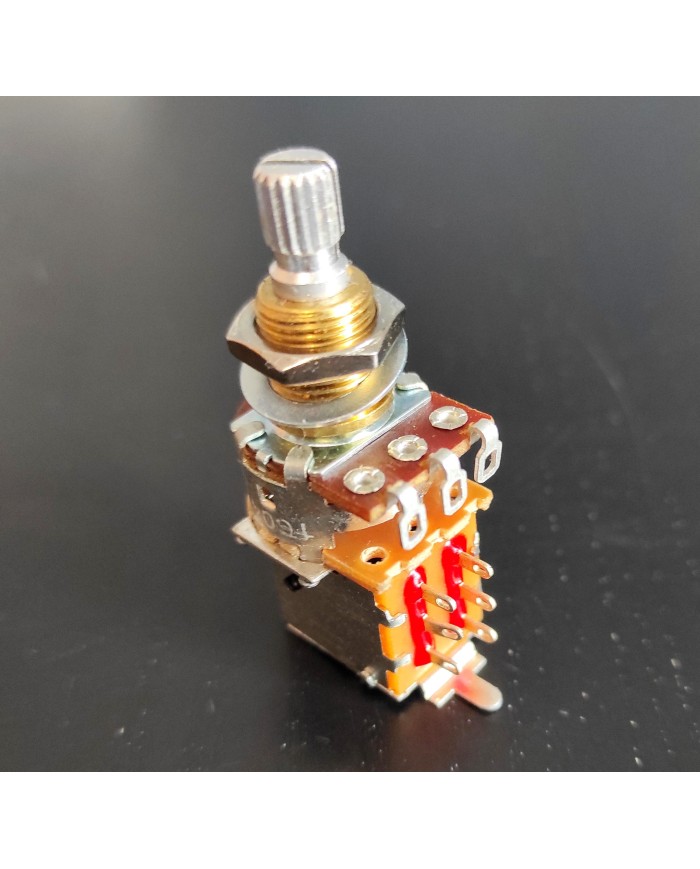

Bourns Pro Audio PDB183 250kOhm Potentiometer mit Push-Pull-Schalter

Bourns Pro Audio PDB183 Mini-Gitarrenpotentiometer mit Push-Pull-Schalter, Toleranz ±20 %, 250 kOhm
- Kohleschicht-Widerstandsbahn
- Metallbuchse
- Standardbuchse 3/8 Zoll
- Metallachse
- DPDT-Push-Pull-Schalter
- RoHS-konform

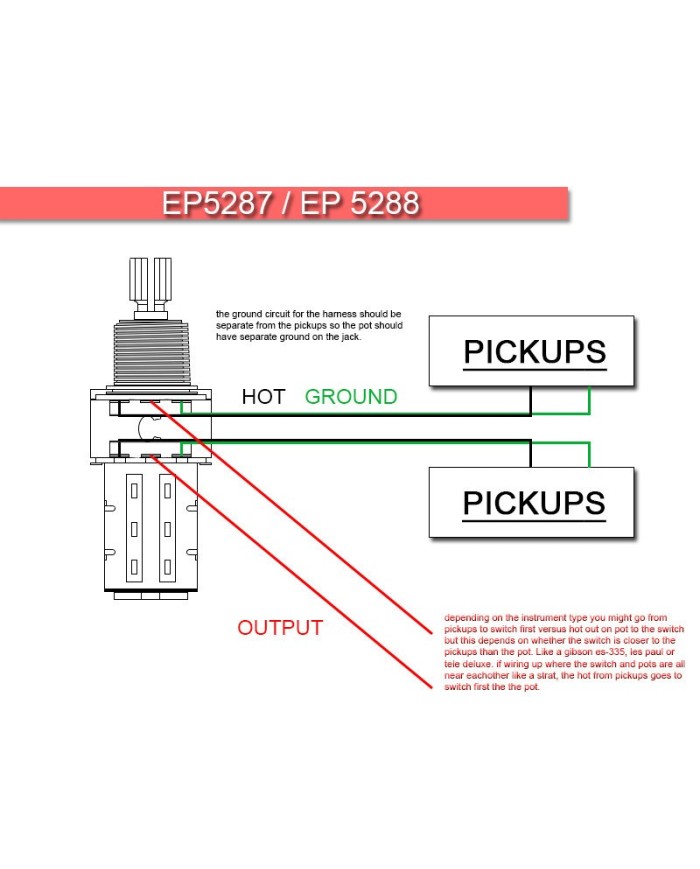

Da diese Potentiometer zwei getrennte Widerstandsbahnen haben, entsprechen sie einem Doppelpotentiometer wie dem Fender TBX, bei dem 2 Potentiometer auf einer Achse sitzen (nicht zu verwechseln mit einem konzentrischen Stack-Knob-Potentiometer, bei dem eine Achse in der anderen läuft). Einige Vorschläge für die Verkabelung der beiden Bahnen:
- Für Redundanz verbinden Sie beide Bahnen mit Verbindungsdrähten. So bleibt die eine funktionsfähig, falls die andere verschmutzt.
- Sie können 2 verschiedene Tonabnehmer an einen Knopf anschließen: je einen an jede Bahn, mit unterschiedlichen Tone-Kondensatoren. Für Steg-Tonabnehmer eignen sich .015 oder .022 uF, für Hals-Tonabnehmer .05 oder .1 uF. Drehen Sie den Tone-Regler mit .1 uF nicht ganz zurück, sondern nutzen Sie ihn nur, um ein bestimmtes Hochfrequenzband abzusenken: Damit klingt selbst ein Telecaster-Hals-Tonabnehmer wie eine Jazz-Archtop
- Wenn Sie 2 Tonabnehmer voneinander trennen müssen und nur ein Loch für einen Tone-Regler zur Verfügung haben, können Sie je einen Tonabnehmer an jede Ebene anschließen, sodass nur die Masse gemeinsam ist
Unser spezielles Bourns PDB183 Push-Pull-Poti unterscheidet sich etwas von der üblichen Bauweise, da es am gestapelten Poti zwei Sätze Lötfahnen besitzt. Sie können es als Volume- oder Tone-Regler für zwei Tonabnehmer mit nur einem Poti und einem Knopf verwenden. Dazu kommt der Push-Pull-Schalter zum Splitten von Humbuckern oder für viele andere Anwendungen, die zwei Schalter (DPDT) erfordern.
