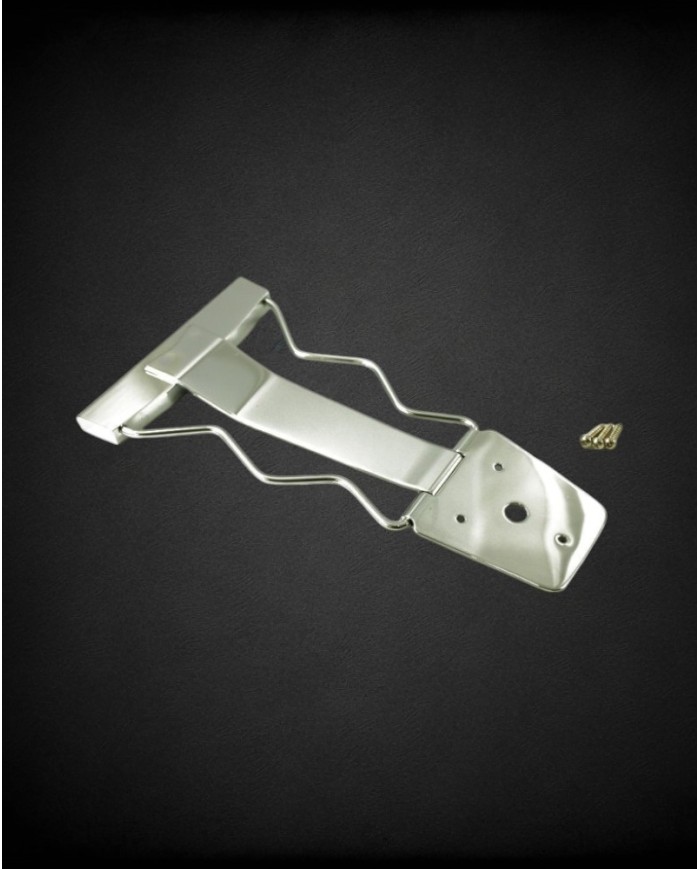

Saitenabstand an der Spannleiste = 2 1/8 po (54 mm)
Gesamtbreite der Spannleiste = 3 61/64 po (100 mm)
Länge des Saitenhalters ohne Scharnier = 5 13/32 po (137,5 mm)
Länge vom Scharnier bis zur Mitte der Scharnierschlaufe = 2 11/32 po (59,5 mm)
Breite des Scharniers = 2 9/64 po (54,4 mm)
Position des Gurtpinlochs = 1 13/64 po (30,7 mm) unterhalb der Mitte der Scharnierschlaufe
Positionen der Scharnier-Montagebohrungen = 14,3 mm (9/16 po) oberhalb der Mitte des Gurtpinlochs
Position der unteren Montagebohrung = 11/16 unterhalb der Mitte des Gurtpinlochs
Montagebohrungen des oberen Scharniers = 1 1/16 po (27,1 mm) Abstand, zentriert über dem Gurtpinloch
