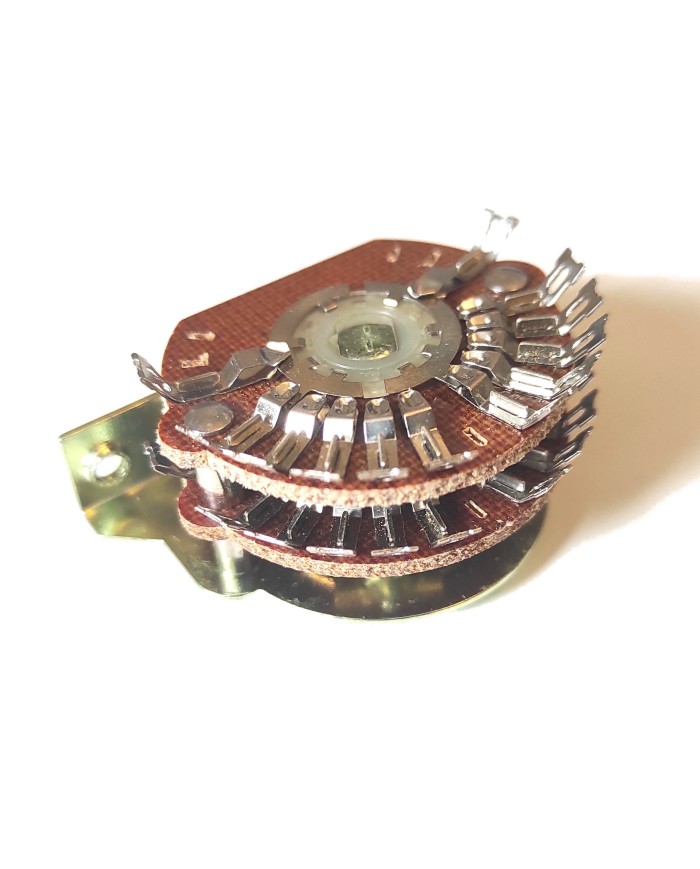

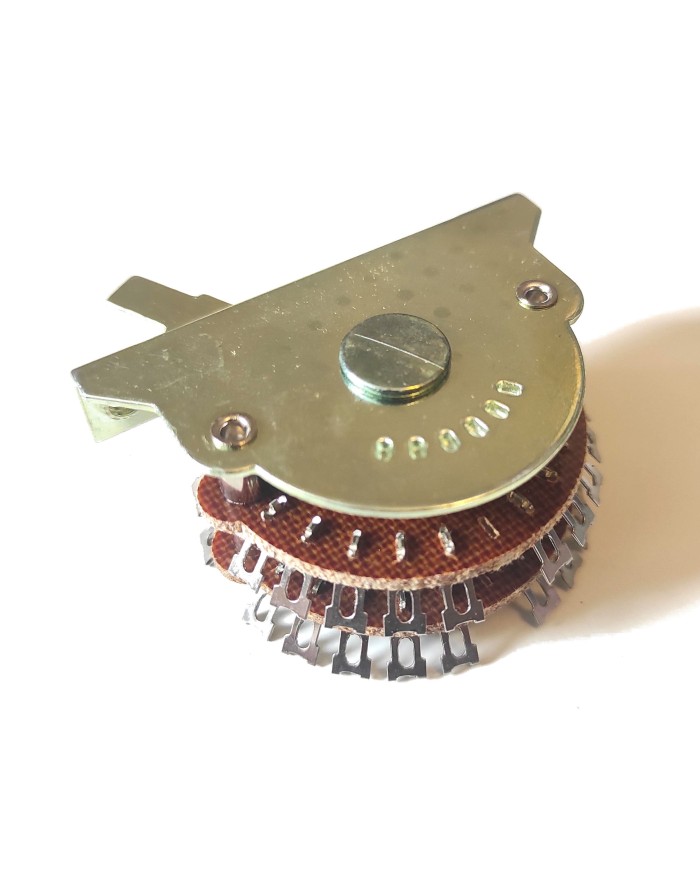

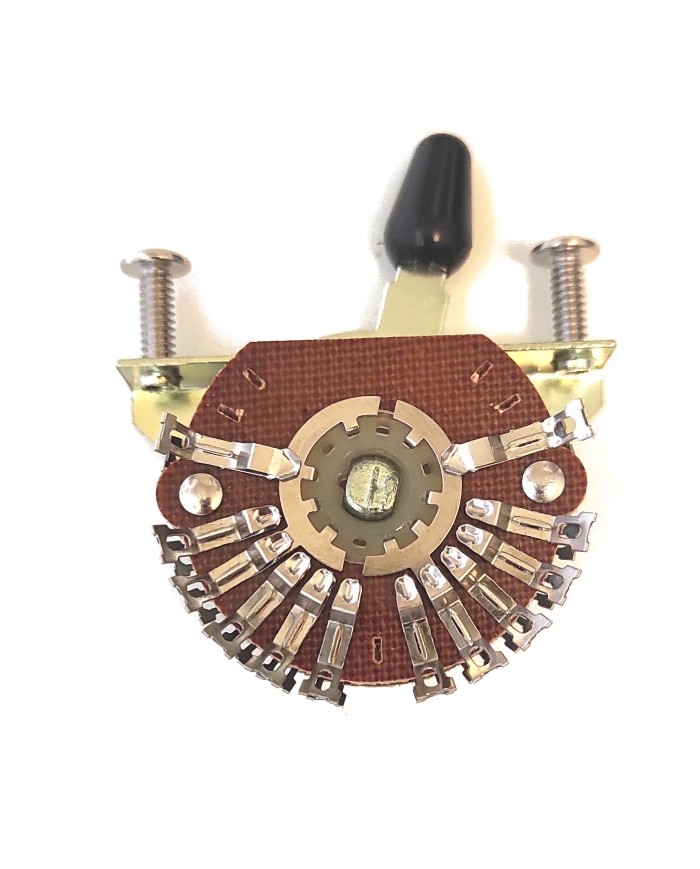

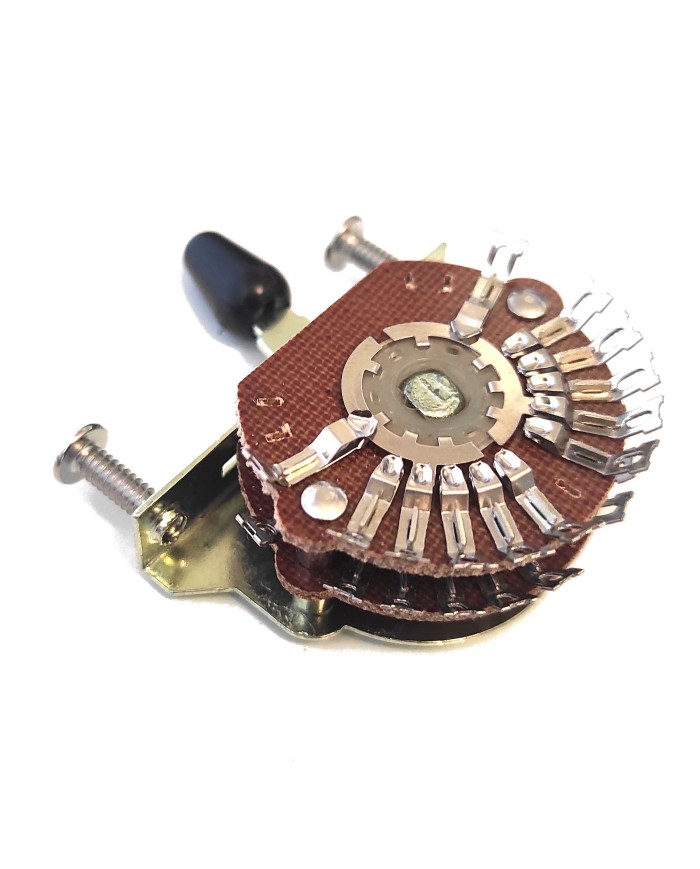

5-Wege-Schalter für Stratocaster und Telecaster. Geliefert mit 2 verchromten Schrauben. Schraubenabstand 4,15mm.
Dieser Schalter bietet ein Maß an Flexibilität und Kontrolle, das mit herkömmlichen Schaltern nicht möglich ist. Coil-Splits, Serien-/Parallelschaltungen, Phasenumkehrungen und vieles mehr können realisiert werden.

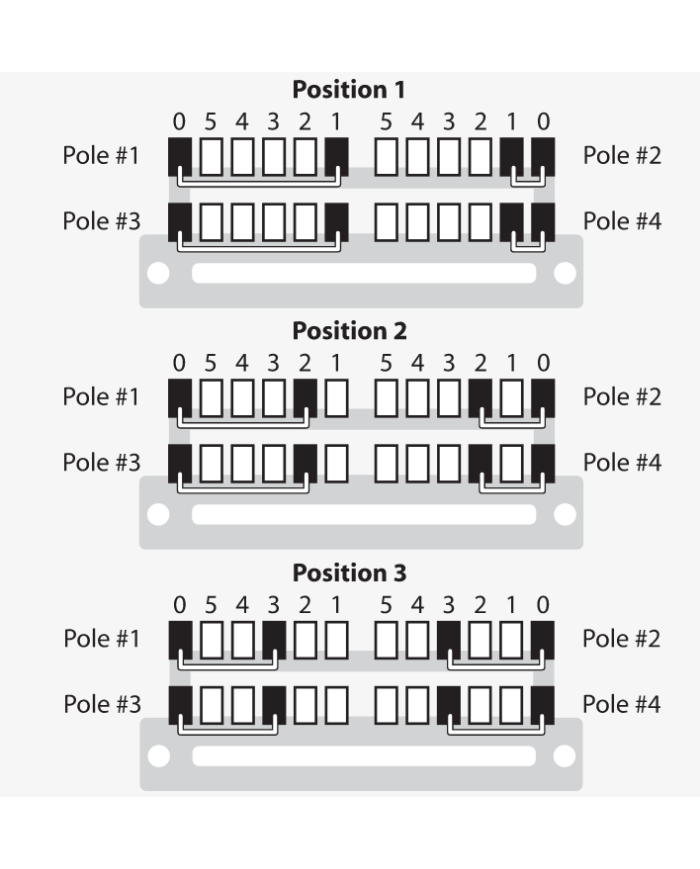

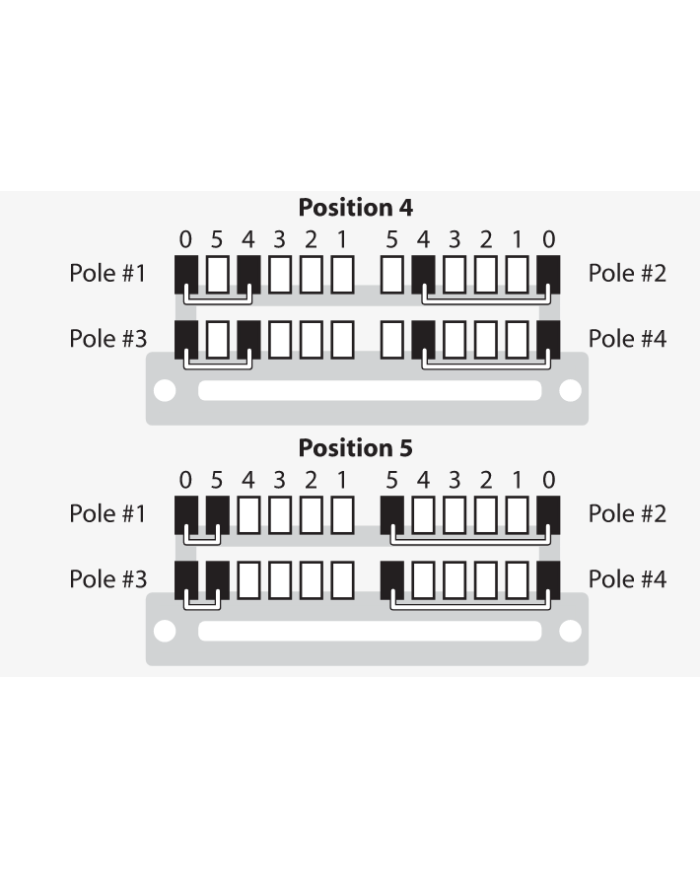

Dieser Schalter verfügt über insgesamt 24 Lötanschlüsse. Der Schalter ist in vier separate Schaltkreise oder Pole unterteilt, und jeder Pol hat sechs Lötanschlüsse. Der Anschluss „0“ ist der „gemeinsame“ Anschluss, der je nach Hebelposition mit den anderen Anschlüssen verbunden wird. Die fünf weiteren Anschlüsse jedes Pols entsprechen den fünf Schalterpositionen. Anschluss Nr. 1 = Position 1, Anschluss Nr. 2 = Position 2 usw.
Viele Hebelschalter verwenden die gemeinsamen Anschlüsse als Ausgänge, bei diesem Schalter ist das jedoch nicht zwingend der Fall. Die gemeinsamen Anschlüsse dieses Schalters können verwendet werden, um Pickups auf eine Weise miteinander zu verbinden, die mit anderen Schaltern nicht möglich ist. Dies ist ein wichtiges Konzept bei der Planung einer individuellen Verdrahtung für diesen Schalter.
