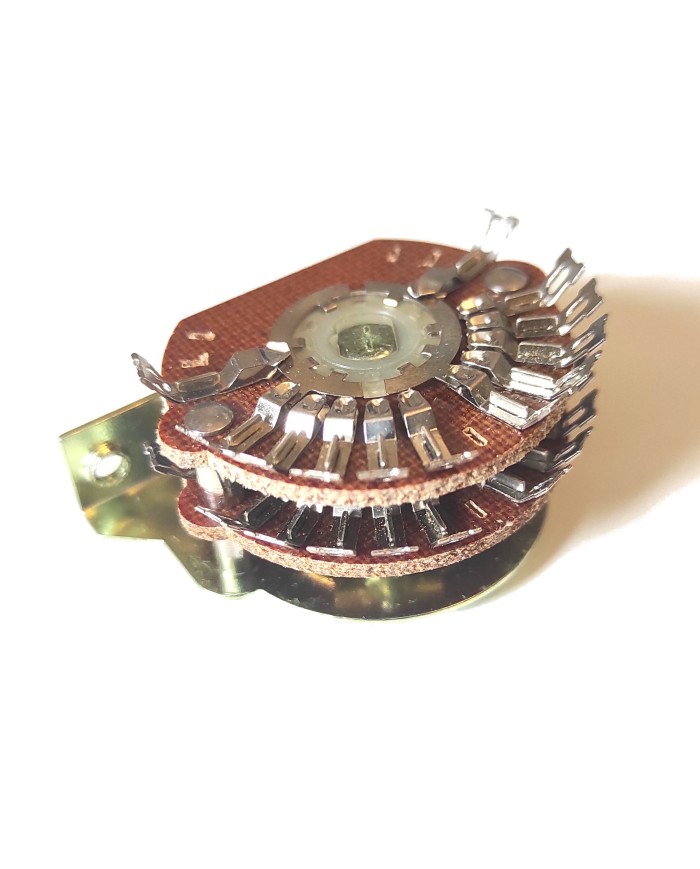

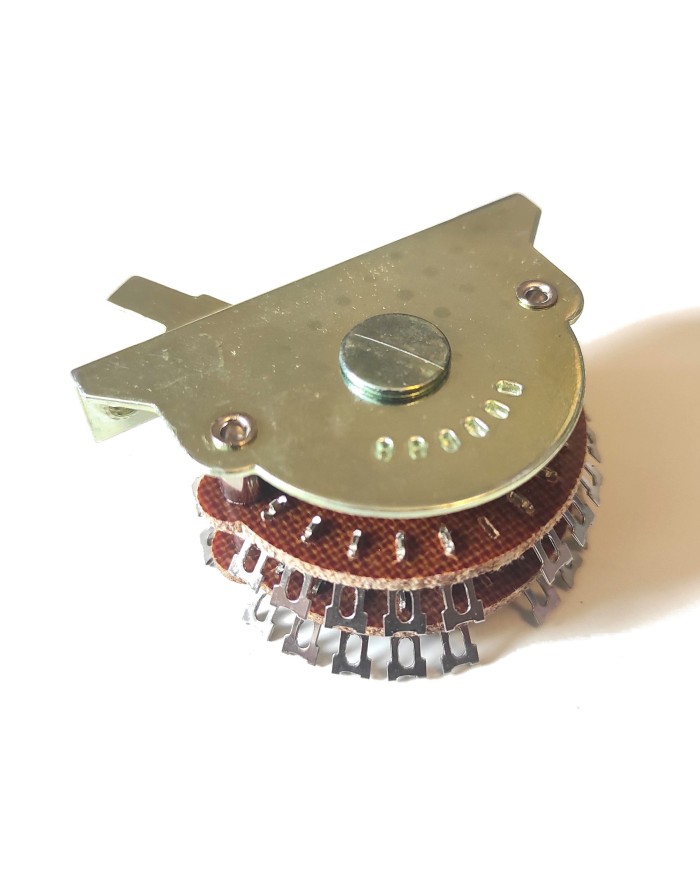

Selecteur pour Stratocaster et Telecaster 5 positions Livré avec 2 vis chrome. espacement des vis 4,15mm.
Ce selecteur permet un niveau de flexibilité et de contrôle qui n'est pas possible avec les switchs traditionnels. Des coupures de bobine, des combinaisons série/parallèle, des inversions de phase et bien plus encore peuvent être réalisées.

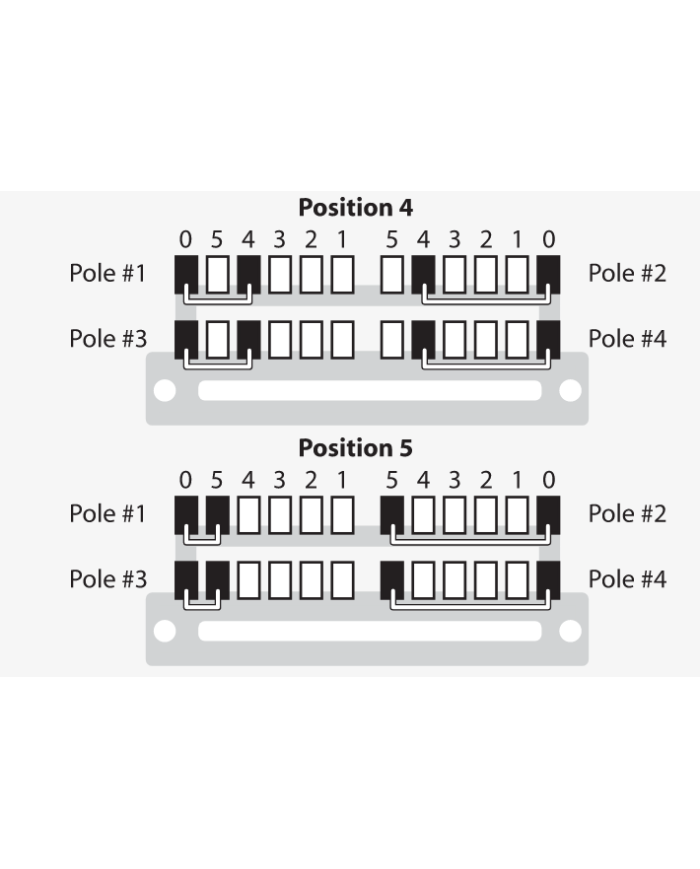

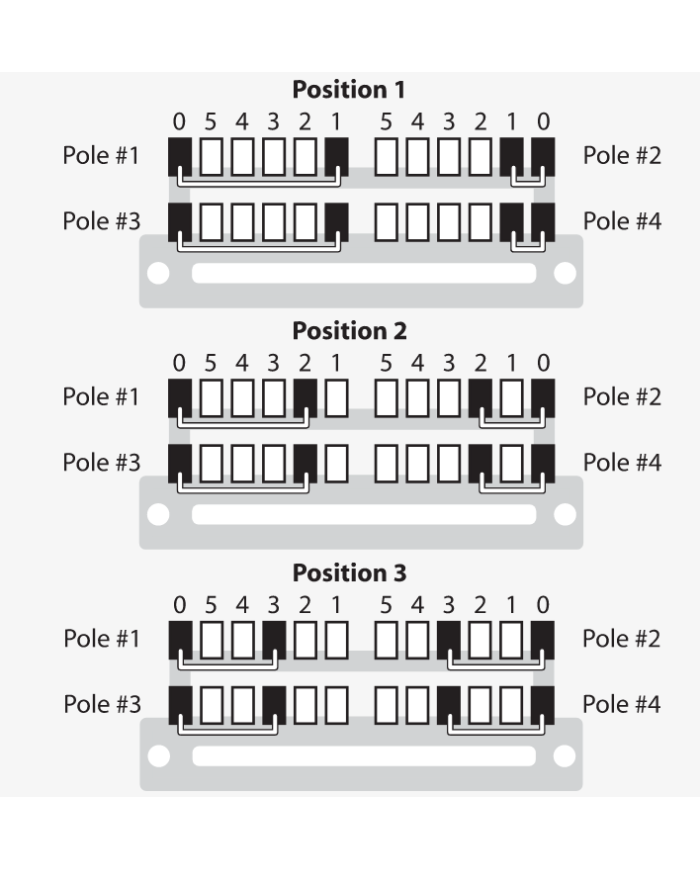

Il y a un total de 24 bornes à souder (cosses) sur ce switch. Le commutateur est divisé en quatre circuits séparés, ou pôles, et chaque pôle a six cosses. La cosse « 0 » est le « commun » qui est connecté aux autres cosses en fonction de la position du levier. Les cinq autres bornes de chaque pôle correspondent aux cinq positions du commutateur. La cosse n°1 = position 1, la cosse n°2 = position 2, etc.
De nombreux commutateurs à levier utilisent les communs comme sorties pour le commutateur, mais avec celui-ci, ce ne sera pas nécessairement le cas. Les communs de ce commutateur peuvent être utilisés pour connecter des micros ensemble d'une manière qui n'est pas possible avec d'autres commutateurs. Il s'agit d'un concept important à comprendre lors de la conception d'un câblage personnalisé pour ce commutateur.
