WD Ersatz-Frequensator-Split-Saitenhalter für Epiphone Gitarren

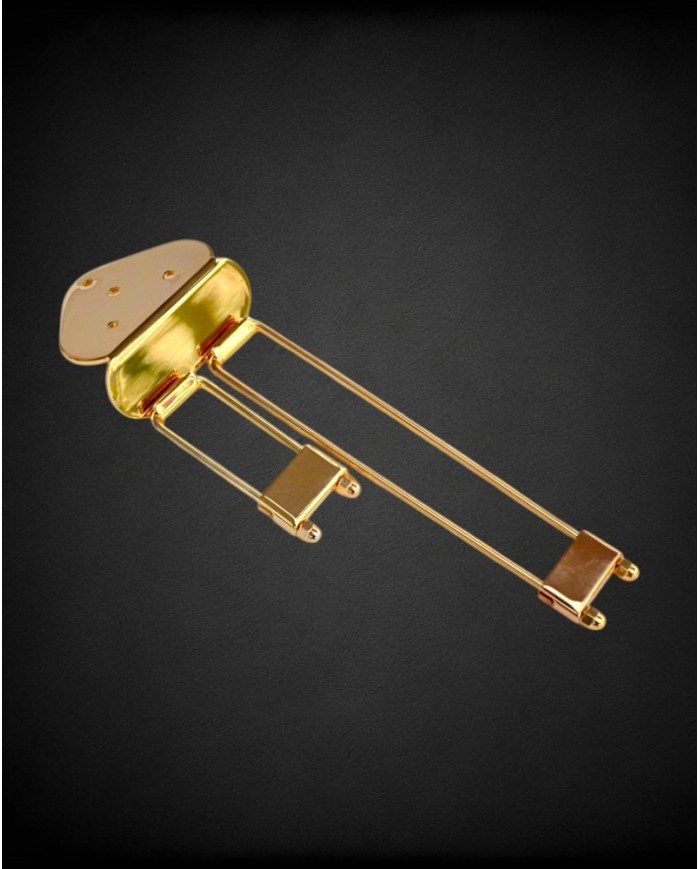

Dieser Saitenhalter war als „Frequensator“ bekannt und stammt aus den 1940er Jahren. Er wurde und wird weiterhin bei vielen Archtop-Gitarren verwendet, darunter Instrumente von Epiphone. Der große Montagebügel ist auf der Seite mit den Schraublöchern flach und verfügt über ein mittiges viertes Loch für den Gurtpin. Am gegenüberliegenden Ende des Montagebügels befinden sich je zwei Haken für die langen und kurzen Trapezsegmente, um diese sicher zu befestigen. Die Saitenspannung hält sie fest in Position. Die Sechskantmuttern an den Gewindeenden der Trapezsegmente halten die Saitenhalterungen in der korrekten Position. Erhältlich in Chrom, Nickel oder Gold, inklusive Montageschrauben.
Spezifikationen: Breite der Montageplatte mit Montageschrauben = 2 17/32 Zoll (64,3 mm)
Länge der Seite des Montagebügels mit Montagelöchern = 1 39/64 Zoll (41 mm) vom Ende bis zur Biegung, Länge des Montagebügels von der Biegung bis zur Oberseite des Trapezhakens = 1 13/64 Zoll 30,5 mm)
Länge des kurzen Trapezsegments bis zur Oberkante der Saitenhalteplatte (ohne Mutternhöhe) = 2 1/2 Zoll (63,35 mm)
Breite der kurzen Halterung = 1 3/64 Zoll (26,65 mm)
Breite der Saitenhalterung = 1 3/16 Zoll (30,35 mm)
Länge des langen Trapezsegments mit Saitenhalterung = 6 Zoll (152 mm)
Die Breiten aller Trapezsegmente und Saitenhalterungen sind gleich
